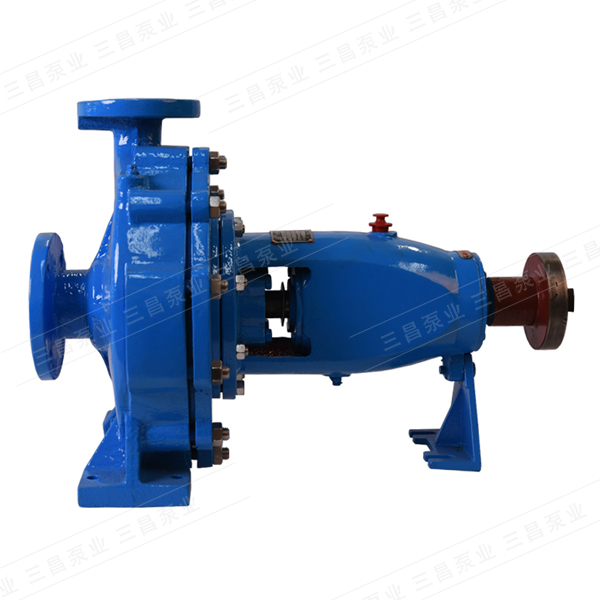

IY型臥式單級離心油泵工作條件
流量Q 6.3~400m3/h
揚程H 8~125m
IY80-50J-200
IY-單級單吸輸油離心泵
80-吸入口直徑
50-吐出口直徑
J-表示降速使用
200-葉輪的名義直徑
IY型臥式單級離心油泵，適用于輸送不含固體顆粒的石油產品，被輸送介質的溫度在-20℃~+150℃之間，泵的zui大工作壓力布大于1.6MPa，吸入口壓力不大于0.8MPa，主要用于油田、煉廠、石油化學工業。
IY型臥式單級離心油泵參數范圍：
流量Q 6.3~400m3/h
揚程H 8~125m
IY型臥式單級離心油泵型號說明：
IY80-50J-200
IY-單級單吸輸油離心泵
80-吸入口直徑
50-吐出口直徑
J-表示降速使用
200-葉輪的名義直徑
IY型單級離心油泵結構型式：
泵為臥式安裝，水平軸向吸入，吐出口方向分為R、L、T三種，從吸入端看，吐出口分別朝右、朝左、朝上，泵為懸架式結構，檢修時不需拆卸進、出口管路，即可退出轉子部件進行檢修。軸封采用軟填料密封。軸承為單列向心球軸承，采用潤滑油潤滑。
旋轉方向：
從電機端看，泵為順時針?lè)较蛐D(zhuǎn)。
主要零件材質：
過流部件材質一般為普通灰鑄鐵。
成套范圍：
IY型離心油泵成套供應泵、電動機、公用底座、聯軸器等訂貨時請注明主要零件材質，若對泵、電機有特殊要求，可與本公司協商有關技術要求。
