工作條件
流量范圍：Q=2.5～800m3/h
揚程范圍：H=30~330m
輸送溫度：-45-420℃
吸入壓力：0-7.5MPa
密封形式：填料密封、機械密封
材質：HT200、HT250、QT600、ZG、304、316、316L、317L、904L、CD4-MCu等
概 述

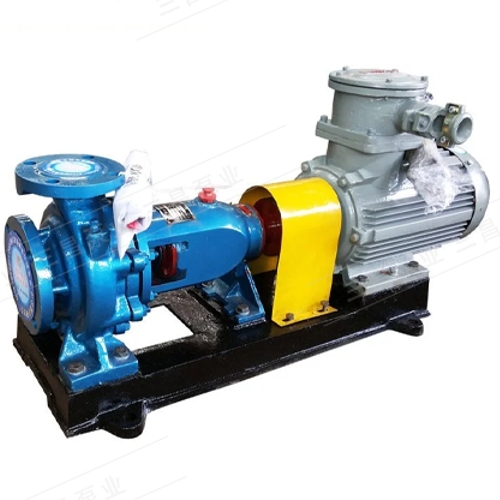

AY型油泵系列是在原Y型油泵系列的基礎上進行改進并重新設計的。它是為滿足現代化建設的需要，盡快地適應以節能為中心的設備更新?lián)Q代而發展的產品，具有以下特點：
1、軸承體部件將原35、50、60軸承體分別用45、55、70軸承體代替，提高了可靠性；
2、水力過流部位采用了高效節能的水力模型，平均比原Y型油泵的效率提高了5-8個百分點；
3、為保持延續性，AY型油泵的結構型式，安裝尺寸、性能參數范圍保持與Y型油泵相同，便于老產品更新改造。
4、零部件通用化程度高，通標件為幾個系列產品共用。
5、選材精練、主要以II、III類材料為主，軸承體等零件增加為鑄鋼、鑄鐵兩種，為寒冷地區、露天使用、船用提供可有利條件。
6、軸承有空氣冷、風扇冷、水冷三種，根據泵的不同使用溫度選用。其中風扇冷尤為適用于缺水或水質差的地區。
結構說明
AY型油泵分為單級單吸懸臂式、兩級單吸懸臂式，單級吸懸臂式、單級雙吸和兩級雙吸兩支承式，兩級單吸兩支承式等六種結構。
AY型油泵殼體徑向剖分，特別適用于輸送高溫度以及易燃、易爆或有毒的液體。其安裝方式為水平中心線支承。泵的吸入口法蘭和排出口法蘭均鑄在泵體上，且均垂直朝上。軸承腔（填料函）和泵蓋是鑄成一體的，它可以裝填料密封及平衡型、流紋管型、串聯型機械密封。軸封腔外面鑄有可供選擇的水冷腔夾套，水冷腔的配備必須是特別提出要求或當輸送介質為溫度超過66℃的水以及超過150℃的碳?xì)浠衔镒饔谩?/div>
葉輪為整體鑄造，且經靜平衡校驗，泵的軸向力主要靠葉輪平衡孔來平衡。
軸承體裝有一套徑向球軸承和一組背對背安裝的推力球軸承，其軸承采用甩油環稀油潤滑，軸承體外表面鑄有散熱片，可采用空氣冷卻(T＜120℃），還可選用風扇冷卻（T=120-260℃）和水冷卻（T=260-420℃）。
泵檢修時不必拆卸吸入或排出管路就很容易地拆出葉輪、軸、軸承、軸封等零部件。軸封采用機械密封。泵通過撓性膜片加長聯軸器由電動機直接驅動。從電動機方向看，泵為逆時針方向旋轉。
主要用途
AY型油泵可用再石油精制、石油化工和化學工業及其它地方輸送不含固體顆粒的石油、液化石油氣和其它介質。
型號說明
例：50AYII60 × 2A
50——泵入口直徑為50mm
AY——經過改造離心油泵
II——過流部件為II類材質
60——泵的設計點單級揚程為60m
2——泵的級數為2級
A——葉輪外徑切割代號
