工作條件
流量范圍：Q=5.6～720 m3/h
揚程范圍：H=5~125m
輸送溫度：＜120℃
吸入壓力：≤1 MPa (高于1.0 MPa時請申明)
密封形式：填料密封、機械密封
材質：HT200、HT250、QT600、ZG、304、316、316L、317L、904L、CD4-MCu等

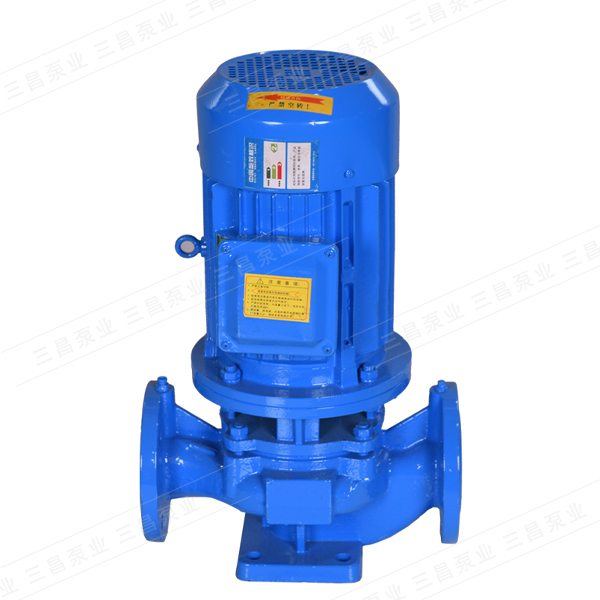

ISG型系列單級單吸管道管心泵，是本單位科技人員聯合國國內水泵專家，選用國內優秀水力模型，采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成，同時根據使用溫度、介質等不同在ISG型基礎上派生出適用熱水、高溫腐蝕性化工泵、油泵。該系列產品具有高效節能、噪音低、性能可靠等優點，符合新的國家機械部JB/T53058-93的標準要求，產品按ISO2858標準設計制造。
ISG型立式管理離心泵，供輸送清水及物理化學性子類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T＜80℃。
ISG型結構特點：
1、泵與電機同端蓋，軸向尺寸縮短，結構簡單。
2、泵體上設有取壓孔和放水孔。
3、泵體上設有排氣閥，工人箭能排入泵內空氣。
4、泵體底部設有安裝底板和螺栓孔，保證整體機組安裝穩固。
型號說明
例：ISG50-160(I)A(B)
50—泵進出口直徑為50mm
160—葉輪名義外徑為160mm
I—流量分類
A—葉輪外徑切割代號
B—葉輪經第二次切割
ISG—單級單吸管道離心泵
例：ISGD50-160(I)A(B)
50—泵進出口直徑為50mm
160—葉輪名義外徑為160mm
I—流量分類
A—葉輪外徑切割代號
B—葉輪經第二次切割
ISGD—低速立式管道離心泵
性能范圍
流量：5.6~720m3/h
揚程：5~125m
工作壓力：1.6MPa（200及以下口徑），1.0MPa（200以上口徑）
進口壓力≤0.3 MPa（超過0．3 MPa時訂貨應注明）
