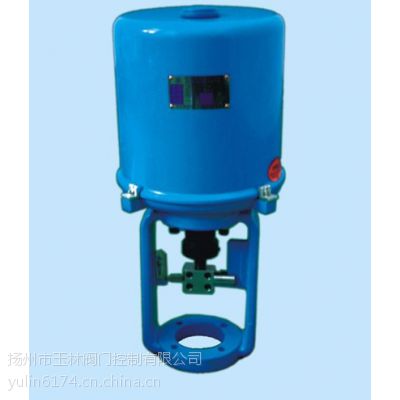

381RSC-60 電子式角行程執行器產品介紹
3810角行程電子式電動執行器是以220V交流單相電源做為驅動電源，接受來自調節器控制信號(DC4 - 20mA或DCl - SV)，實現預定角位移(Q-90℃)運動的新型執行器。本系列執行器被用作調節閥的執行機構時，幾乎具備了調節閥本身所要求的各種動作變換功能以及閥開度信號功能和手動功能。因此被廣泛應于發電、冶金、石化、輕工及環保等工業部門。
二、381RSC-60電子式角行程執行器型號表示方法
三、381RSC-60 電子式角行程執行器零位的調整
調整時應先進行零位調整，即輸出軸位于瞬時針?lè)较驑O限位置（閥芯關閉）時的調整，然后進行轉角調整，即輸出軸位于逆時針極限位置（閥芯開啟）時的調整，因?yàn)榱阄徽{(diào)整時將會同時改變輸出軸的逆時針轉動位置，而轉角調整時不會改變已調整好的“零位”，所以應進行零位調整然后進行轉角調整。順時針旋轉“零位”調整電位器，輸出軸逆時針轉動，逆時針旋轉，則輸出軸順時針轉動。順時針旋轉：轉角“調整電位器，轉角擴大，逆時針旋轉，則轉角縮小。
四、381RSC-60 電子式角行程執行器力矩開關動作原理
當閥門剛關閉時，由于執行器中的蝸輪和閥門節流件是鋼件連接，蝸輪也會隨之停止轉動（注意：此時止動螺栓應和蝸輪留有一定間隙，否則會造成閥門關閉不嚴）。但執行器中的電機帶動蝸桿仍在繼續轉動，使蝸桿產生一個軸向位移，推開開關杠桿，當蝸桿達到一定位移后，力矩開關動作，切斷電機電源，執行器不再工作，力矩開關起到了保護作用。另一方面由于蝸桿在軸向位移時，壓縮碟形彈簧，當電機電源被切斷時，碟形彈簧的彈性力將在軸上產生一個力矩（力矩的大小按執行器輸出力矩調整好，用戶請勿自行調整），此力矩施加在閥門節流件密封面上，即可保證關死，又使關閉力矩限制在一定數值避免造成閥門機械損傷。
注意事項：力矩開關為單側起作用，即閥門按順時針?lè)较蜿P(guān)閉時起作用，對逆時針?lè)较蜿P(guān)閉的閥門，力矩開關不起作用。
貝爾鄭重承諾：產品出廠前均已經過各項嚴格品質管制作業及性能試驗，自即日起在正常使用狀況下保固一年。但非人力所能抗拒之災害，外力破壞，及未經本公司同意而私自拆卸者不在保固范圍之列。
如有需要381RSC-60 電子式角行程執行器請聯系：李亞?wèn)|
